429MHz TS02EJ 各種ファームウェア

野村エンジニアリング_キャラクター 用途別にファームウェアをご用意しています。
無線リモコン用やデータ通信用、長距離タイプなど用途に合わせてお選びください。
ファームウェアの特注・カスタマイズもお問い合わせください!
(なおファームウェアは書き換えできません)。

接点通信(単方向タイプ・標準/長距離)・8sw(A)

8つまでのスイッチ入力の単方向オン・オフリモコンが構成できるファームウェアです。
送信モジュールにスイッチ・電源を接続するだけで基本的な無線リモコンが構成できます。
受信機に、送信機のユニークなIDを登録して使用します(ID登録動画)。マルチチャンネルアクセスにも対応していますので、近接場所で、複数セットの使用も可能です。

受信動作は、
・連続送信
(接点信号受信中のみオン)、
・2-4トグル動作
(2接点を1組にしてオンオフ切り替え。ボタン押下すると、押された接点がオン、他方がオフになります。)
・1-8トグル動作
(1接点でオンオフ切り替え。ボタンを押すごとにオン / オフを繰り返します。)
があります。

*標準タイプのほか、長距離モードタイプがあります(レスポンスが遅くなります)。

*通信距離は、見通しの有無や <アンテナの種類> によっても大きく変わりますので、詳しくはお問い合わせください。

*送信機として、TS02ENH-8sw(A)リモコン・TS02ENH-4sw(A)リモコンが使用できます。
 長距離用にアンテナが飛び出た Kタイプもあります。

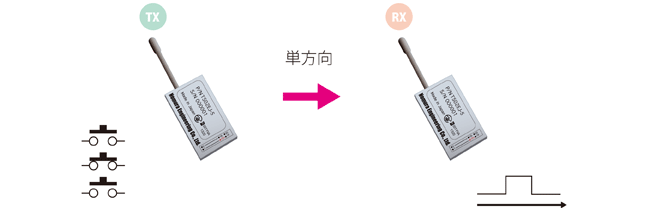

429MHz特定小電力無線_単方向動作紹介イラスト

TS02E 8sw 関連製品
429MHz_TS02送信ボード

429MHz特定小電力無線モジュール
TS02Eシリーズ
リモコン開発ボード(送信側)
429MHz_TS02_送信ボード仕様書PDF 429MHz_TS02_送信ボード紹介ページへlink

429MHz_TS02_ワンタッチ端子台つき受信ボード 429MHz_TS02_スクリュー端子台つき受信ボード

429MHz特定小電力無線モジュール
TS02Eシリーズ
リモコン開発ボード(受信側)
429MHz_TS02_ワンタッチ端子台つき受信ボード仕様書PDF 429MHz_TS02_スクリュー端子台つき受信ボード仕様書PDF

429MHz_TS02ENH_単方向リモコン

429MHz 特定小電力無線リモコンユニット TS02E NH
429MHz_TS02ENH_単方向リモコン紹介ページへlink

TS02防水ケース送信ボックス

防水ケース収納
429MHz特定小電力送信ボックス
TS02E 8swTX-NWP
防水ケース入り_8接点_送信機_仕様書PDF 防水ケース入り送受信機紹介ページへlink

TS02防水ケース受信ボックス

防水ケース収納
429MHz特定小電力受信ボックス
TS02E 8swRX-#-NWP
防水ケース入り_ 8接点_受信機_仕様書PDF 防水ケース入り送受信機紹介ページへlink

ts02リレー出力ボード

TS02E-8swRX-RL-NWP
(リレー接点出力429MHz特定小電力
受信ボックス)
8接点_リレー受信機_仕様書PDF 8接点_リレー受信機紹介ページへ





モデムタイプデータ通信(標準/長距離)・mdm4

データ伝送モデム機能のファームウェアです。
コマンド制御により、N:N通信、1:Nのグローバル通信、送信先のIDを個別に指定しての通信など、データ伝送に柔軟に対応します。

*コマンド不要で、送信したいデータを流し込めば勝手に送信する『無手順モデム』もあります。 専用基板に搭載してご使用ください。

*標準タイプのほか、長距離モードタイプmdm4LDMもあります(通信距離は伸びますが、通信速度は100~200bpsと低速になります)。

*通信距離は、見通しの有無や <アンテナの種類> によっても大きく変わりますので、詳しくはお問い合わせください。

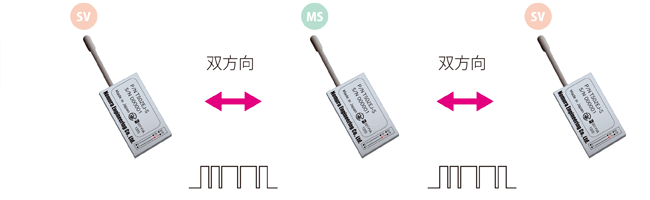

429MHz特定小電力無線_双方向モデム通信イラスト

TS02E mdm4 関連製品

USBインターフェースボード

429MHz特定小電力無線モジュール
TS02Eシリーズ
TS02E-USB-BD
USBBD仕様書PDF

429MHz_TS02_シリアルインターフェースボード

429MHz特定小電力無線モジュール
TS02Eシリーズ
シリアルインターフェイスボード
シリアルインターフェースボード仕様書PDF シリアルインターフェースボード紹介ページへlink

TS02無手順モデムボード_基板のみ TS02無手順モデムボード_モジュールつき

429MHz特定小電力無線モジュール
TS02Eシリーズ
無手順モデムボード
無手順モデム_mdm4LDM使用  429MHz_無手順送受信機_紹介ページへlink






接点通信(単方向タイプ・標準/長距離)・16sw

16までの接点入力が可能で、単方向のオン・オフリモコンが構成できるファームウェアです。
16I/O基板つきの送信モジュールにスイッチ・電源を接続するだけでシンプルな無線リモコンが構成できます。

無線区間はデータ伝送を行い、16I/O基板のマイコンで接点信号への変換等を行っています。
受信機側は、データ伝送タイプのモジュールで受信し、シリアルデータとして扱うことも可能です。

受信動作は、
・連続送信
(接点信号受信中のみオン)、
・2ボタントグル動作
(2接点を1組にしてオンオフ切り替え。ボタン押下すると、押された接点がオン、他方がオフになります。)
・1ボタントグル動作
(1接点でオンオフ切り替え。ボタンを押すごとにオン / オフを繰り返します。)
があります。

*標準タイプのほか、長距離モードタイプがあります(レスポンスが遅くなります)。

*通信距離は、見通しの有無や <アンテナの種類> によっても大きく変わりますので、詳しくはお問い合わせください。

*受信機の出力モード、アクティブハイ/アクティブローの選択もディップスイッチで切り替えられます。
(弊社のベース基板を使用される場合は、ご注文時にご指定いただく必要があります)

*送信機として、TS02ENH-14swリモコンまたはTS02NH2-8SWMが使用できます。
 長距離用にアンテナが飛び出た Kタイプもあります。

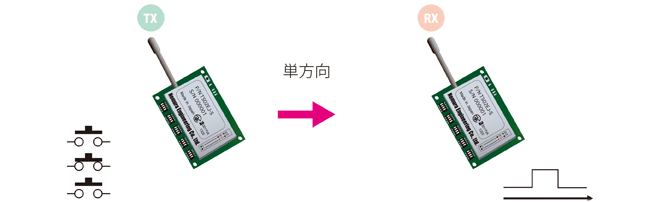

429MHz特定小電力無線_単方向16接点イラスト

<
TS02E16sw 関連製品
429MHz_TS02ENH-14sw単方向リモコン(14接点)

429MHz 特定小電力無線リモコンユニット TS02E NH
429MHz_TS02ENH-14sw_単方向リモコン仕様書PDF 429MHz_TS02ENH-8sw_単方向リモコン紹介ページへlink

ts02マイコン搭載開発ボード

429MHz特定小電力無線モジュール
TS02Eシリーズ
16swリモコンボード

TS02_16sw送受信ボード

429MHz特定小電力無線モジュール
TS02Eシリーズ
16SWリモコン開発ボード
TS02_16sw送受信ボード仕様書PDF  TS02_16sw送受信ボード紹介ページへlink

ts02 16swリレーボード

429MHz特定小電力無線モジュール
TS02E 16sw-RL
16swリレーボード
16sw RL仕様書ダウンロード 16sw RL紹介ページへlink

TS02E-16swRx-NWP

429MHz特定小電力無線モジュール
TS02Eシリーズ
TS02E-16swTxRx-NWP
16sw-NWP仕様書ダウンロード 16sw-NWP紹介ページへlink

USBインターフェースボード

429MHz特定小電力無線モジュール
TS02Eシリーズ
TS02E-USB-BD
USBBD仕様書PDF




リモコン(1対1双方向タイプ)・8out/8in

1対1の双方向通信を行い。「8入力8出力-8出力8入力」(8out8in)の構成で動作します。
接点入力の有無にかかわらず、常時、双方向の無線通信を行います。

また、TS02ENH2-SKS TXリモコンと16I/O-SKS RX(8入力8出力)で双方向通信をする組み合わせもあります。

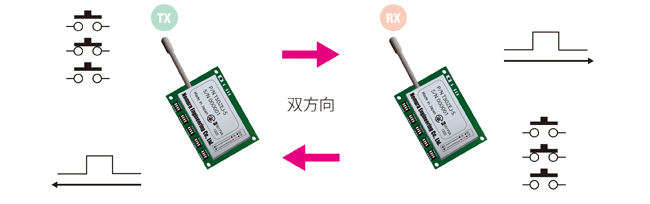

429MHz特定小電力無線_16接点双方向イラスト

TS02E 16I/O 関連製品
TS02マイコン搭載16I/Oボード_8out/8in

429MHz特定小電力無線モジュール
TS02Eシリーズ
16I/O 8out8in
8out/8inモジュール仕様書ダウンロード

429MHz_TS02ENH2_双方向リモコン

429MHz 特定小電力無線リモコンユニット TS02E NH2
429MHz_TS02ENH2_双方向リモコン紹介ページへlink

TS02マイコン搭載16I/Oボード_sks_rx

429MHz特定小電力無線モジュール
TS02Eシリーズ
16I/O SKSRX
SKS RX 仕様書ダウンロード

TS02_16sw送受信ボード

429MHz特定小電力無線モジュール
TS02Eシリーズ
16SWリモコン開発ボード
TS02_16sw送受信ボード仕様書PDF  TS02_16sw送受信ボード紹介ページへlink

ts02 16swリレーボード

429MHz特定小電力無線モジュール
TS02E 16sw-RL
16swリレーボード
16sw RL 仕様書PDF 16sw RL 紹介ページへlink

TS02E-16swRx-NWP

429MHz特定小電力無線モジュール
TS02Eシリーズ
TS02E-16swTxRx-NWP
16sw-NWP仕様書PDF 16sw-NWP紹介ページへlink




リモコン(ループバック・標準/長距離)・LP

8までのスイッチ入力のオン・オフリモコンが構成できます。
送信機からの送信するたびに、受信側から無線通信の成否を返信します。
見通しのない場所に受信機がある場合でも、無線通信の成否の確認ができます。

*標準タイプのほか、長距離モードがあります(レスポンスは遅くなります)。

*通信距離は、見通しの有無や <アンテナの種類> によっても大きく変わりますので、詳しくはお問い合わせください。

*送信側・受信側とも、TS02ENH2-LPリモコンが使用できます。
 長距離用にアンテナが飛び出た Kタイプもあります。

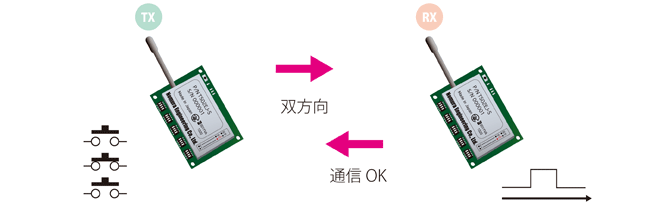

429MHz特定小電力無線_ループバック通信イラスト

TS02E ループバック 関連製品
ts02ENH2_ループバック

429MHz 特定小電力無線リモコンユニット TS02E NH2 ループバック
TS02NH2-LP仕様書PDF  TS02ENH2_双方向リモコン紹介ページへlink

TS02マイコン搭載16I/Oボード

429MHz特定小電力無線モジュール
TS02Eシリーズ
16I/O ループバック
ループバックモジュール仕様書PDF

TS02_16sw送受信ボード

429MHz特定小電力無線モジュール
TS02Eシリーズ
16SWリモコン開発ボード
TS02_16sw送受信ボード仕様書PDF  TS02_16sw送受信ボード紹介ページへlink

ts02 16swリレーボード

429MHz特定小電力無線モジュール
TS02E 16sw-RL
16swリレーボード
16sw RL 仕様書PDF 16sw RL 紹介ページへlink

TS02E-16swRx-NWP

429MHz特定小電力無線モジュール
TS02Eシリーズ
TS02E 8sw LP NWP
16sw-NWP仕様書PDF 16sw-NWP紹介ページへlink

受信機側を、
モデム系mdm4/mdm4LDMモジュール単体で使用し、マイコンで制御していただくことも可能です。

詳しくはお問い合わせください。




リモコン(アンサーバック・標準/長距離)・AN

8つまでのスイッチ入力のオン・オフリモコンが構成できます。
送信側からの信号を受けるたびに、受信機は該当接点出力を行った後、入力ポートの状態を返しますので、機器の動作状態を入力することで、正常に動作が行われたかどうかを、見通しのない遠距離でも確認することができます。

*標準タイプのほか、長距離モードがあります(レスポンスは遅くなります)。

*通信距離は、見通しの有無や <アンテナの種類> によっても大きく変わりますので、詳しくはお問い合わせください。

*送信側・受信側とも、TS02ENH2-ANリモコンが使用できます。
 長距離用にアンテナが飛び出た Kタイプもあります。

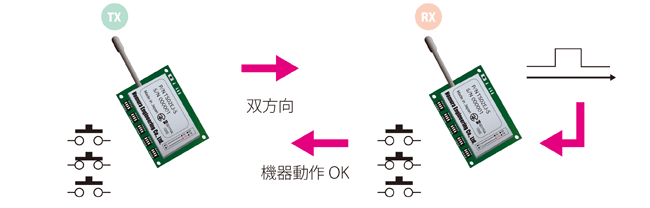

429MHz特定小電力無線_アンサーバック通信イラスト

TS02E アンサーバック 関連製品
ts02ENH2-ANアンサーバック

429MHz 特定小電力無線リモコンユニット TS02E NH2 アンサーバック
TS02NH2-AN仕様書ダウンロード  TS02ENH2紹介ページへlink

TS02マイコン搭載16I/Oボード

429MHz特定小電力無線モジュール
TS02Eシリーズ
8sw アンサーバック
アンサーバックモジュール仕様書ダウンロード

TS02_16sw送受信ボード

429MHz特定小電力無線モジュール
TS02Eシリーズ
16SWリモコン開発ボード
TS02_16sw送受信ボード仕様書PDF  TS02_16sw送受信ボード紹介ページへlink

ts02 16swリレーボード

429MHz特定小電力無線モジュール
TS02E 16sw-RL
16swリレーボード
16swリレーボード仕様書ダウンロード 16sw RL リレー送受信機紹介ページへlink

TS02E-16swRx-NWP

429MHz特定小電力無線モジュール
TS02Eシリーズ
TS02E 8sw AN NWP
16sw-NWP仕様書ダウンロード 16sw-NWP紹介ページへlink

受信機側を、
モデム系mdm4/mdm4LDMモジュール単体で使用し、マイコンで制御していただくことも可能です。

詳しくはお問い合わせください。
