野村エンジニアリング

防水ケース入り送信・受信ボード
TS02E 8sw(A)TX/RX-NWP

防水ケールに収納!
8接点までの接点情報を通信可能な単方向タイプ。外部アンテナ用の加工もOK。

TS02防水ケース送信ボックス

TS02EJ-x-8sw(A)TX-NWP
(防水ケース入り送信ボード)
TS02防水ケース送信ボックス仕様書PDF
詳しくは、仕様書をご覧ください。



TS02防水ケース受信ボックス

TS02EJ-8sw(A)RX-NWP
(防水ケース入り受信ボード)
TS02防水ケース受信ボックス仕様書PDF
詳しくは、仕様書をご覧ください。

送信ボード 受信ボード

TS02E 8sw(A)TX-NWP(送信)の特徴

  • 特定小電力 429MHz TS02EJ 8swモジュールと送信ボードを、IP65相当のポリカーボネイト樹脂防水・防じんケースに収納。
  • ケーブルグランドよりキャプタイヤケーブルを引き込み、電源と出力を取り出すだけで、簡単にワイヤレスシステムを構築できます。
  • 電源を供給するとスタンバイ状態となります。入力端子をグランドに落とすと送信を開始します。
  • マルチチャンネルアクセス方式:5チャンネル自動補足。4つのチャンネルグループより選択可能。
  • 差し込み式端子台、DIP SW搭載ボード。
  • 取り付け足添付(SFL-1、4個1組) 。
  • ケーブルグランド(φ4-7mm)添付。
  • フタはクリアかホワイトグレーのどちらかご指定ください。
  • 固定ベルト等については、別途ご相談ください(数量/価格により対応いたします)。

TS02E 8sw(A)TX-NWP(送信)の仕様

  • 対応モジュール:TS02E-x-8sw
  • 電源:差し込み式の端子台より供給
        V Batt 2.1〜3.6V  +B 5〜30V
      (または、ACアダプタ5〜30V φ2.1mm CenterPlus)
  • 端子台接続電線:AWG26~AWG20、絶縁部直径2mm以下
  • 防水ケーブルグランド:適応電線径 φ4~7mm
  • 外形寸法:125×75×35mm(ケーブルグランド含まず)

TS02E 8sw(A)RX-NWP(受信)の特徴

  • 特定小電力 429MHz TS02EJ 8swモジュールと受信ボードを、IP65相当のポリカーボネイト樹脂防水・防じんケースに収納。
  • ケーブルグランドよりキャプタイヤケーブルを引き込み、電源と出力を取り出すだけで、簡単にワイヤレスシステムを構築できます。
  • 送信機をオンすると、対応する出力端子IO1〜8がアクティブとなり、LEDが点灯します。
  • Pタイプ(+B電源出力 オン時+B出力)と、Nタイプ(オープンドレイン出力 オン時グランド)の2タイプ。
  • マルチチャンネルアクセス方式:5チャンネル自動補足。4つのチャンネルグループより選択可能。
  • 差し込み式端子台、DIP SW搭載ボード。
  • 取り付け足添付(SFL-1、4個1組)
  • ケーブルグランド・固定ベルト・非スケルトン等については、別途ご相談ください(数量/価格により対応いたします)。

TS02E 8sw(A)RX-NWP(受信)の仕様

  • 対応モジュール:TS02E-8sw
  • 電源:差し込み式の端子台より供給 DC5〜30V
       逆接防止ダイオードおよびイグニションノイズ吸収素子が
       入っています。
      (または、ACアダプタ5〜30V φ2.1mm CenterPlus)
  • 端子台接続電線:AWG26~AWG20、絶縁部直径2mm以下
  • 防水ケーブルグランド:適応電線径 φ7~4mm
  • 外形寸法:125×75×35mm(ケーブルグランド含まず)



TS02E 8sw シリーズ 関連製品
429MHz_TS02ENH_単方向リモコン

429MHz 特定小電力無線リモコンユニット TS02E NH
429MHz_TS02ENH_単方向リモコン紹介ページへlink

429MHz_TS02ENH2_双方向リモコン

429MHz 特定小電力無線リモコンユニット TS02E NH2
429MHz_TS02ENH2_双方向リモコン紹介ページへlink

429MHZ TS02EJ ハンディRSSIモニター

429MHz ハンディRSSIモニター
TS02EJ RSSI MON
429MHZ TS02EJ ハンディRSSIモニター紹介ページへlink

429MHz_TS02送信ボード

429MHz特定小電力無線モジュール
TS02Eシリーズ
リモコン開発ボード(送信側)
429MHz_TS02_送信ボード仕様書PDF 429MHz_TS02_送信ボード紹介ページへlink

429MHz_TS02_ワンタッチ端子台つき受信ボード 429MHz_TS02_スクリュー端子台つき受信ボード

429MHz特定小電力無線モジュール
TS02Eシリーズ
リモコン開発ボード(受信側)
429MHz_TS02_ワンタッチ端子台つき受信ボード仕様書PDF 429MHz_TS02_スクリュー端子台つき受信ボード仕様書PDF

ts02リレー出力ボード

TS02E-8swRX-RL-NWP
(リレー接点出力429MHz特定小電力
受信ボックス)
8接点_リレー受信機_仕様書PDF 8接点_リレー受信機紹介ページへ

ts02実験用ユニバーサル基板・小

429MHz特定小電力無線モジュール
02-EVL
実験用ユニバーサル基板
仕様書

429MHz_外部アンテナ

315MHz・426/429MHz帯
外部アンテナ
アンテナ紹介ページへlink

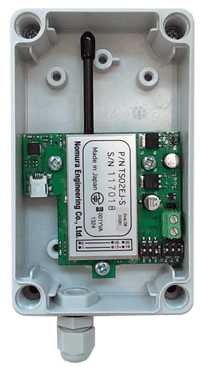

TS02防水ケース中継機

防水ケース収納
429MHz特定小電力無線
中継ボックス
TS02E 8swRPT
*要問合せ
