  4. 920MHz 特小無線モジュール TS09

920MHz 特定小電力無線
モジュール/リモコン TS09

　920MHz帯の特定小電力無線を使用。
ローコスト・低消費電力でのリモコンシステムを簡単に構築します。
組み込み用のモジュールタイプとリモコンタイプをラインナップ！
＊ワイヤレス給電タイプも開発中！

920MHz　小型リモコン

TS09NKHA 送信リモコン
仕様書ダウンロード

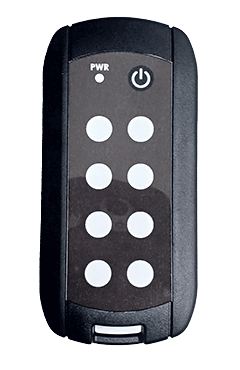

920MHz防水リモコン

TS09WPD 送信リモコン
仕様書ダウンロード

315MHz受信無線モジュール

TS09 ARX 受信モジュール
仕様書ダウンロード

315MHz受信無線モジュール

TS09 BRX 受信モジュール
仕様書ダウンロード

TS09NKHA（送信リモコン）の特徴

  • キーホルダータイプケース入りリモコンTS09NKHAシリーズ。
  • リモコン形状はTS03NKHA4と同じ。受信モジュールTS09ARXは、TS03GRXとピンコンパチブルなため、TS03からの置き換えが可能です。
    防水タイプのTS09WPシリーズ（最大８接点）もあります。
  • ４接点までのオンオフ制御に最適 。
  • 通信距離は見通しで約100m以上
  • 特定小電力の技術基準適合証明（取得予定）
    （免許などの手続きが不要で、すぐに使えます）
  • 送信約10mAの低消費電力。
  • 送受信周波数には920MHz 帯を使用。
  • 信頼性の高いデジタルコードによる変調。
  • ＩＤはユニーク番号で、受信機側にてＩＤを登録してペアリング
  • 製品への組み込みなどは御相談に応じます。
  • TS09NKHAは１～４ボタンまで対応可能です。
    ケースのストラップホールは、金属製のキーリングを直接取り付けると、破損の原因になりますので、使用しないでください。また、ストラップをご使用の際は、強く引っ張ったり、衝撃を加えたりしないでください。
  • TS09NKHAはオリジナルラベルも作れます。ケースも白、青のほか、今なら黒も在庫しています。
  • TS09NKHAシリーズはコイン電池で動きます（CR2032）
    ＊電池などの消耗品は保証の対象外ですので、ローバッテリーになりましたら適宜交換してください。

TS09NKHA（送信リモコン）の主な仕様

  • 無線規格：ARIB STD-T108準拠、技術基準適合証明（取得予定）
  • 送受信周波数：920MHz
  • 操作スイッチ：１〜４個
  • アンテナ形式：内蔵プリントパターンアンテナ
  • 固有ＩＤ：３バイト（ユニークＩＤ）
  • 通信距離：見通し100m以上
  • 消費電約10mA＠送信時、1μA@スタンバイ
  • 電源：3V（CR2032 リチウムコイン電池）
  • 動作温度：-10℃~+60℃ （結露無きこと）
  • 外形寸法：TS09ARX:55×32×6.5mm
  • 重量：約12g（電池含む）

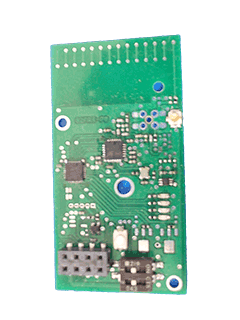

TS09ARX/BRX（受信モジュール）の特徴

  • TS09送信機（TS09NKHA、TS09WP）と組み合わせて
    ・TS09ARXは４接点まで
    ・TS09BRXは８接点まで
  • 受信出力は、
    ・各端子ごとにモーメンタリ動作（連続送信）
    ・2ボタンをひと組にしてオンオフを切り替える２ボタントグル動作
    ・各端子ごとにオンを保持する１ボタントグル動作
    のファームウェアがあります。
  • アクティブHigh、アクティブLowは半田ジャンパーで変更可能。
  • 外部アンテナ・パターンアンテナから選択できます
  • DIPスイッチの切り替えで通信距離を４段階に変更できます
  • TS09ARXは実装されたタクトスイッチで送信機IDの登録/削除が行えます
  • IDは最大100個まで登録可能

TS09ARX/BRX（受信モジュール）の主な仕様

  • 受信周波数：920MHz帯
  • IO出力数：ARX:4ポート , BRX:8ポート
  • レスポンス：約50msec
  • ＩＤ登録：最大100
  • 通信距離：見通し100m以上
  • 電源電圧：2.0V～3.6V
  • 消費電流：24mAtyp（出力ポート負荷含まず）
  • 動作温度：-20℃~+60℃ 10～90％ RH（結露無きこと）
  • 基板外形：TS09ARX:29×55.5mm（突起物含まず）
    　　　　　TS09BRX:29×52.5mm（突起物含まず）
  • CMOS出力：High Level=+B×0.8以上
    　　　　　　Low Level=+B×0.2以下
    　　　　　　各ポート3mA以下、4ポートトータル10mA以下
御社のロゴを入れたオリジナルラベルを作りませんか？
オリジナルラベルを貼ったゲートリモコン オリジナルラベルを貼ったアクティブタグ ケースの色を変えられます
＊ケースの色を変えることもできます
（イニシャル費用がかかります）
　＊ラベルイニシャル費(フィルム代など)　70,000円～（色数などで変わります） ・ ラベル制作費　30,000円（100枚LOT）

TS03との置き換え

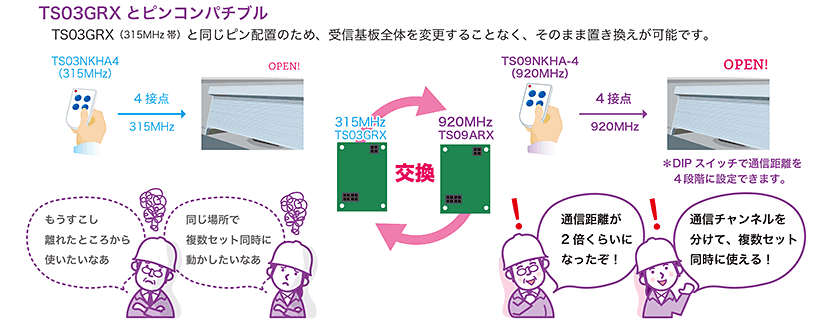

● TS09ARXはTS03GRXとピンコンパチブルなため、TS03からの置き換えが可能です。
通信距離を伸ばしたい場合、近接場所で複数セットを使用したい場合などに、ご活用ください。

TS03からの置き換え事例

LF帯（微弱無線モジュール）との併用（開発中）

● LF帯（125kHz帯）と特定小電力無線を併用して、リモコンの使用できる範囲を限定することもできます。

立体型駐車場の上昇下降の制御にリモコンを使用 受信機側から、LF 帯の電波約1秒周期で発信します。
リモコンは、LF 帯の電波圏内(図は3mに設定)にいる間だけ、ボタン操作が有効になり、スイッチ情報を特定小電力無線で送信できるようになります。
受信機は、リモコンから電波を受信すると、スイッチ情報・ ID 情報などをシリアル出力します。

用途）立体駐車場の呼び出し・制御、ゲートキー etc.


TS09関連製品
スクリュー端子台つき受信ボード_RXBDS 仕様書

4sw/8swRXBDS
（4接点/8接点受信ボード）
03-4swRXBDS仕様書ダウンロード（4接点）
02-8swRXBDS仕様書ダウンロード（8接点）

315MHz_リレー出力ボード_防水ケース収納

4sw/8swRX-RL-NWP
（リレー接点出力 受信ボックス）
4awRX-RL 仕様書

ts03受信￥信ボード_防水ケース収納

09-4sw/8swRX NWP
（4接点/8接点受信ボード・防水ケース可）
4swTX_NWP仕様書（4接点）
02-8swTX_NWP仕様書（8接点）

315MHz帯_外部アンテナ

315MHz・426/429MHz帯　
外部アンテナ
アンテナ仕様書

リモコン用ビニールカバー_防雨
TS03NKHA用 ビニールカバー　
＊防水ではありません。
詳しくは、お問い合わせください。
