429MHz帯ハンディRSSIモニター
TS02EJ RSSI MONITOR

429MHz帯の電波強度、ノイズを測定。
429MHz帯の各チャンネルの電波強度、ノイズを測定できます。
現場での無線の使用状況や、環境ノイズ、受信機の位置決めにも活躍します。

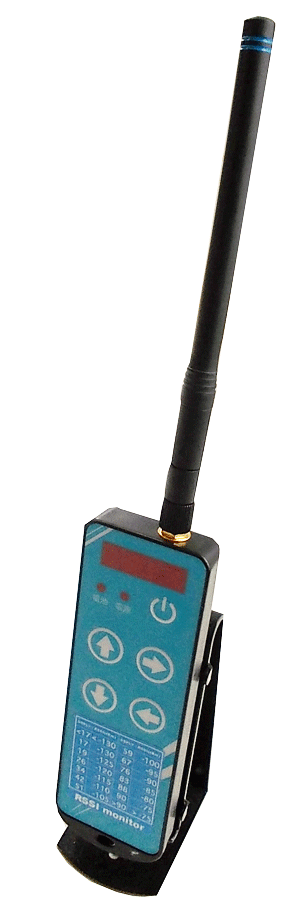

429MHz帯RSSIモニター

TS02EJ RSSI MONITOR
ブラック（ホワイトもあります）



特徴 仕様

TS02EJ RSSI MONITORの特徴

  • 現場の電波状態が見える！　特定小電力 429MHz帯各チャネルの信号強度をチェック。
  • リアルタイム、5分間・1時間・24時間で、最大・平均・最小値を自動計算して表示。
  • シンプルな操作に、暗くても見やすいLEDディスプレィを採用。
  • こんなときに大活躍
    　・無線システム導入時の現場状況チェック
    　・現場で空き周波数チャネルの確認
    　・使用周波数のノイズ強度確認
    　・不具合発生時の切り分け
    　・受信機の位置の確認
  • 現場で威力を発揮する便利な機能
    　・シングルサーチ：指定した1つのチャネルをモニタして、最大値・平均値・最小値を表示。
    　・マルチサーチ：開始チャネルから終了チャネル間の各チャネルの最大値・平均値・最小値を表示。
    　・最大/最小値サーチ：開始チャネルから終了チャネル間で、最大と最小RSSI値のチャネルを表示。
    　・レベルオーバーサーチ：開始チャネルから終了チャネル間の全チャネルで、セットしたレベル以上のチャネルとRSSI値を表示。
    　・IDインスペクト：当社TS02EJシリーズのファームウェアでの通信テスト用。チャネルとID番号を表示。
  • すぐにRSSI値が分かります。
    表示値 dBm   表示値 dBm
    17以下
    -130未満
    63
    -100
    18
    -130
    71
    -95
    23
    -125
    80
    -90
    30
    -120
    88
    -85
    38
    -115
    93
    -80
    46
    -110
    95
    -75
    55
    -105
    95以上
    -75以上
    ＊上表は本機のアンテナコネクタにSSGを接続したときの値です。
    ＊本機が示した値はあくまでも目安で、現場の相対的な値としてお使いください。

TS02EJ RSSI MONITORの主な仕様

  • 周波数：429.2500～429.7375MHz
  • 周波数チャンネル：40チャンネル
  • ステップ：12.5kHz
  • アンテナ：1/4λホイップアンテナ
  • モニタ回数：100回以上／秒
  • 内蔵電池：単4型 Ni-MH充電池2本（ユーザ交換不可）
  • 使用時間：48時間以上
  • 充電時間：約3時間（空の状態から）
  • 充電回数：1,500回以上
  • 動作温度範囲：-10～60℃（結露なきこと）
  • 外形寸法：44×138×15.5mm（アンテナ含まず）
  • 質　　量：約110g
  • 準拠規格：ARIB STD-T67
  • RoHS対応
  • 専用充電器：NH-CHG（アダプター）又はNH-CHGS（スタンド）
