RS-232C/RS-485シリアルデータ回収 SRPC-SERIAL

 RS-232C/RS-485シリアルデータを回収します。
太陽電池搭載で、電源確保の難しい場所でのシリアルデータを回収。さらに、429MHz帯の特定小電力無線で通信します。長距離タイプは2〜3km。中継機の使用でさらに通信距離は伸びます。
また、SRPC-SERIALを連結させて、数台分のデータを一ヶ所に集めることもできます



SRPC-RRS

SRPC-SERIAL
RS232C/RS485のシリアルデータを回収
Serial
詳しくは、仕様書をご覧ください。


SRPC-monitor

SRPC-monitor
監視リモコン
SRPC-monitor

SERIALの特徴 SERIALの仕様

--- SRPC-SERIALの特徴 ---

  • センサーから定期的に出力されるRS-232C/RS-485シリアルデータを回収します。
  • SRPC-SERIALは互いに関係性を持ち、子の関係にあるSRPC-SERIALから、親の関係にあるSRPC-SERIALへシリアルデータを転送。枝状に広がるSRPC-SERIALのデータを、一ヶ所に集約できます。

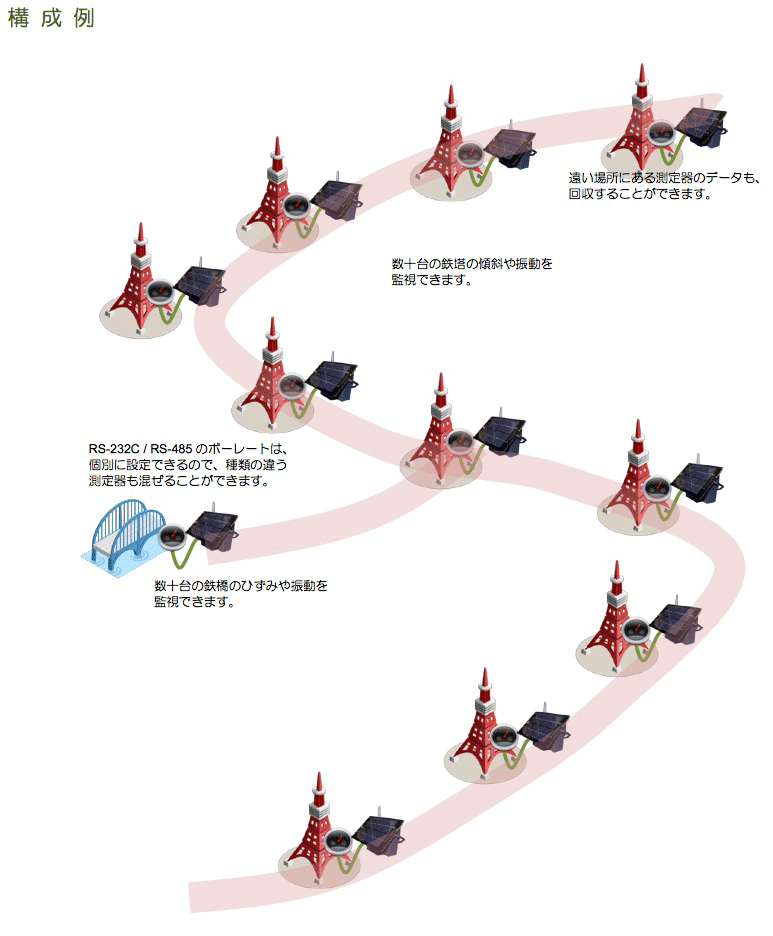

    構成例はこちら
  • RS232C/RS-485シリアルデータを回収(最大100バイト)
  • 太陽電池システムと、429MHzの長距離用特定小電力モジュール(TS02EJ-S mdm4LDM)を搭載したコンパクト設計。防雨ケース入りです。
  • 大容量10Ahのリン酸鉄リチウムバッテリー(オプションでエネループに変更できます)
  • 太陽電池システムのソーラー電圧・バッテリー電圧・充電電流・消費電流・温度・湿度を監視可能
  • 無充電下に置かれても10日半の連続稼働が可能(出力電力の平均が40mAの場合)
  • 消費電流は平均40mA
  • 3チャンネルのマルチチャンネル通信を採用
  • 通信距離は見通し2~3km。1台追加するごとに通信距離が倍に伸びます。
  • パワーサプライとしても使用できます。

--- SRPC-SERIALの主な仕様 ---

  • 内蔵受信モジュール:TS02EJ-S mdm4LDM(429MHz帯 特定小電力無線)
  • 通信距離:見通し2~3km
  • 動作温度:-20~70℃ 30〜90%RH(結露なきこと)
  • 消費電流:平均40mA(外部消費電流を除く)
  • 外部インターフェース:RS-232C/RS-485
  • 通信パラメータ:スタートビット・ストップビット 1bit
            データ 8bit パリティ無し フロー制御無し
            2400/4800/9600/19200bps
  • 送信バイト数:最大100バイト
  • タイムアウト:連続するシリアルデータは200ms以内
           (200ms以上経過すると送信を開始します)
  • 質  量:約1kg(ソーラーパネル、充電池を含む)
  • 出力電圧:バッテリー電圧または昇圧5V、他応相談
  • 最大出力電力:2000mW、他応相談




線路内SRPC設置 【設置事例】
線路内、電柱の傾斜計測
